GBL-01のシステムのご紹介

このページはイーディオのスピーカ・キット GBL-01UTを紹介しています。GBLとは企画・設計は日本ですがその部品にデンマーク、カナダ、USAなどなど海外でも良いと思われる部品を搭載したスピーカ・システムをめざして作られたものだからです。

http://www.aedio.co.jp/sokutei/gbl01-9900/DSC00013.JPG

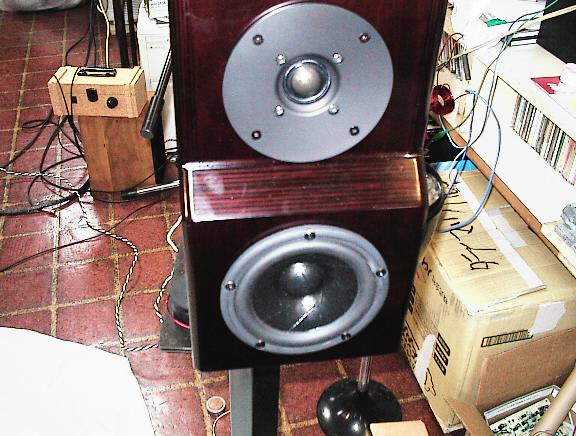

これが外観の写真です。ウーファはScan-Speak 15W8530K00 Revelatorとツィータは同D2905-9900-00です。たいへん素晴らしいユニットの組み合わせです。ツィータのバッフル部分が後退しているのはタイムアライメントをできる限りユニットで取るよう配置するためです。このあたりはもともとユニウェーブ・タイプのスピーカからはじめたイーディオとしてのこだわりがあります。

GBL-01はもともと14cm～15cmのウーファとフランジ径11cmのツィータのために10リットルの密閉箱として設計されました。

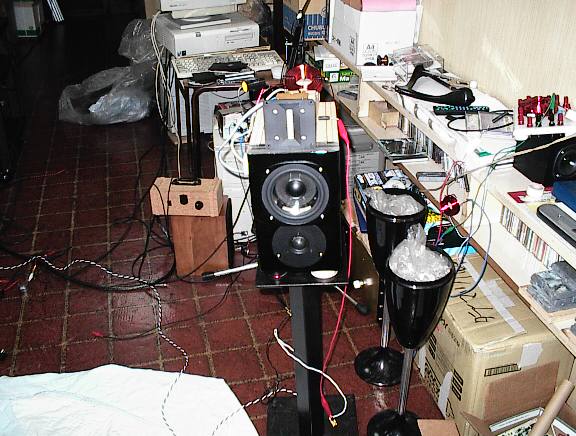

さかさまになっていますが

http://www.aedio.co.jp/sokutei/gbl01-9900/DSC00016.JPG

に14cmウーファと11cmのツィータを取りつけたものがあります。このように同じキャビネットに取り付け、ポートを色々調整することでウーファは5～6種類、ツィータも5～6種類ほどのバリエーションができます。キットとして出しましたのもそのようにお使いいただくことを前提にしております。

さて肝心の特性ですが、LAudと言うPCを使ったスピーカ測定のツールがあります。このツールの説明は、

http://www.aedio.co.jp/sokutei/laud/

から見てください。

さてこれで測ったデータが出ています。

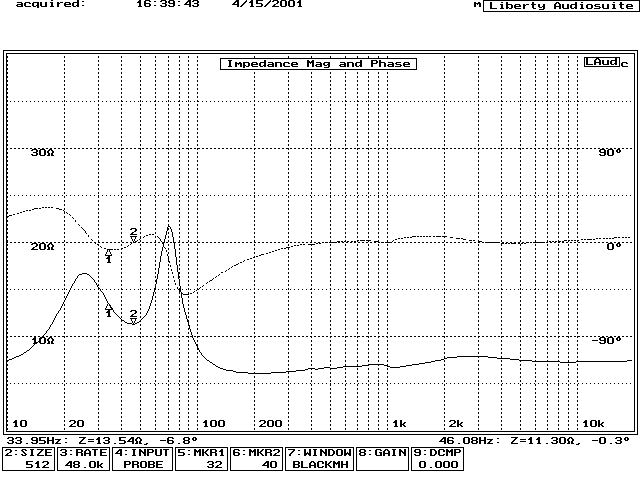

まずはインピーダンス特性は

http://www.aedio.co.jp/sokutei/gbl01-9900/GBL99Z.BMP

パルスの応答特性ですが、時間軸のデータは

http://www.aedio.co.jp/sokutei/gbl01-9900/GBL99TD.BMP
